Choisir entre un différentiel type A ou AC dépend surtout des défauts qu’il doit détecter. Le type AC couvre les usages courants en courant alternatif, tandis que le type A détecte aussi les courants continus pulsés produits par certains appareils modernes. La norme NF C 15-100 sert de cadre pour répartir les circuits et éviter une protection inadaptée.
À quoi sert vraiment un interrupteur différentiel ?
Un interrupteur différentiel surveille en permanence l’équilibre entre le courant qui entre dans un circuit et celui qui en ressort. Si une différence apparaît, cela signifie qu’une partie du courant peut s’échapper vers la terre, par exemple à travers une carcasse métallique ou, dans le pire des cas, à travers une personne. Lorsque cet écart dépasse 30 mA, l’appareil coupe l’alimentation.
Sa mission principale est la protection des personnes contre les risques d’électrisation ou d’électrocution. Il ne faut pas le confondre avec un disjoncteur divisionnaire, qui protège les câbles et les équipements contre les surcharges et les courts-circuits. Dans une installation conforme, les deux protections travaillent ensemble, le différentiel en tête, puis les disjoncteurs des circuits en aval.
Interrupteur différentiel et disjoncteur différentiel : la nuance importante
L’interrupteur différentiel détecte une fuite de courant, mais il ne coupe pas parce qu’un appareil consomme trop ou parce qu’un court-circuit se produit. Le disjoncteur différentiel, lui, cumule les deux fonctions : protection différentielle et protection contre les surintensités. Dans les tableaux électriques domestiques, on rencontre très souvent des interrupteurs différentiels associés à plusieurs disjoncteurs divisionnaires.
Cette distinction évite une erreur fréquente : remplacer un disjoncteur par un interrupteur différentiel en pensant obtenir la même protection. Ce n’est pas le cas. Le bon réflexe consiste à choisir le type de différentiel adapté aux circuits, puis à dimensionner chaque disjoncteur selon la section des conducteurs et l’usage du circuit.

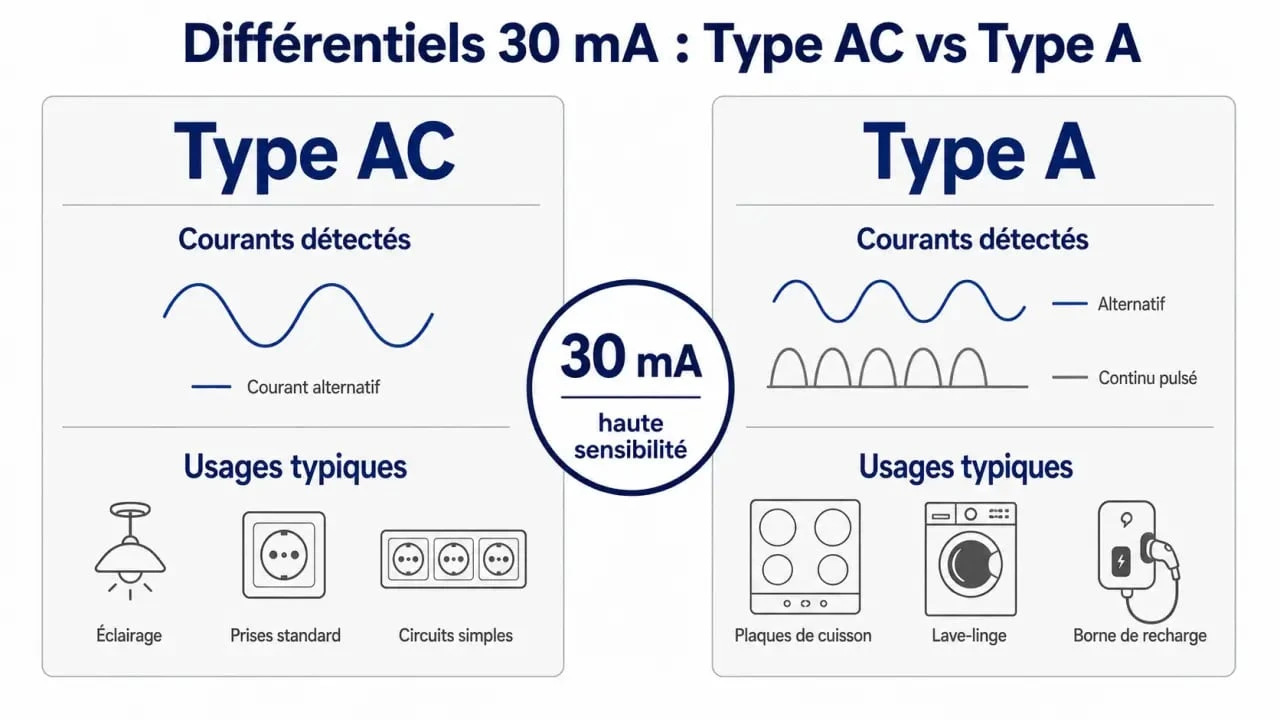

Type AC ou type A : la différence se joue sur la forme du courant
Le type AC est conçu pour détecter les défauts en courant alternatif sinusoïdal. C’est la protection de base pour de nombreux circuits classiques d’un logement : éclairage, prises de courant standards ou appareils à fonctionnement essentiellement résistif.
Le type A détecte lui aussi les défauts en courant alternatif, mais il ajoute la détection des courants continus pulsés. Cette différence devient essentielle avec certains équipements contenant de l’électronique de puissance, des alimentations à découpage ou des variateurs. Ces appareils peuvent générer des défauts dont la composante n’est pas uniquement alternative.
| Critère | Différentiel type AC | Différentiel type A |
|---|---|---|
| Courants détectés | Courants alternatifs | Courants alternatifs et courants continus pulsés |
| Usage typique | Éclairage, prises courantes, circuits standards | Plaques de cuisson, lave-linge, borne de recharge, circuits avec électronique |
| Niveau de couverture | Protection adaptée aux usages simples | Protection plus large pour équipements modernes |
| Limite | Ne détecte pas les courants continus pulsés | Plus coûteux, à réserver en priorité aux circuits concernés |
La différence se comprend simplement : le type AC couvre les défauts les plus courants, le type A élargit la détection quand l’équipement transforme le courant. C’est pour cette raison qu’un circuit de plaques de cuisson ou un lave-linge ne se traite pas comme une ligne d’éclairage. Le bon type dépend de la nature des appareils branchés, pas seulement de la pièce où ils se trouvent.
Quels circuits placer sous un différentiel type A ?
La norme NF C 15-100 encadre la présence d’interrupteurs différentiels 30 mA dans le tableau électrique et guide le choix du type selon les circuits. Pour certains appareils, le type A est attendu parce que leur fonctionnement peut générer des courants continus pulsés.
Les circuits à prioriser en type A
Dans une installation domestique, les circuits généralement associés au type A sont les plaques de cuisson, le lave-linge et la borne de recharge pour véhicule électrique. Selon la configuration du logement et les recommandations applicables, d’autres équipements comportant une électronique de puissance peuvent aussi justifier ce choix, comme certains lave-vaisselle ou appareils pilotés électroniquement.
La logique est simple : plus l’appareil intègre de commande électronique, de redressement ou de variation de puissance, plus le type A devient pertinent. Il ne faut donc pas raisonner seulement par pièce, mais par nature d’équipement. Une prise de cuisine classique peut rester sous type AC, tandis qu’un circuit spécialisé pour plaques doit être traité différemment.
Les circuits qui peuvent rester en type AC
Le type AC reste adapté à de nombreux circuits usuels : éclairage, prises générales de chambres, séjour, couloirs ou circuits peu chargés par de l’électronique complexe. Il garde tout son intérêt pour optimiser le coût du tableau sans suréquiper inutilement l’installation.
En revanche, il ne doit pas être utilisé par simple économie sur un circuit qui demande un type A. L’écart de prix existe : un type A peut coûter environ 30 à 50 % de plus qu’un type AC, avec des ordres de grandeur courants de 25 à 35 euros pour un type AC 40 A 30 mA et de 35 à 50 euros pour un type A 40 A 30 mA. Mais cette différence reste limitée au regard de l’enjeu de conformité et de sécurité.
Calibre, sensibilité et nombre de circuits : les critères de choix
Une fois le type choisi, il faut sélectionner le bon interrupteur différentiel. Les trois repères les plus importants sont la sensibilité, le calibre et le nombre de circuits placés sous sa protection.
La sensibilité 30 mA
En logement, la sensibilité de référence est 30 mA. Cela signifie que le différentiel déclenche lorsque la fuite de courant atteint ce seuil. Ce niveau est utilisé pour protéger les personnes, car le risque devient sérieux lorsque le courant traversant le corps augmente. Un seuil de 50 mA est souvent évoqué comme zone de danger, ce qui explique l’intérêt d’une coupure en dessous de cette valeur.
Il ne s’agit donc pas d’un détail de catalogue. Un interrupteur différentiel 30 mA est un élément fondamental de la sécurité électrique domestique, au même titre que la mise à la terre et le bon dimensionnement des conducteurs.
Le calibre : 25 A, 40 A ou 63 A
Le calibre indique l’intensité maximale que l’interrupteur différentiel peut supporter en fonctionnement normal. On trouve notamment des calibres 25 A, 40 A et 63 A. Dans beaucoup de tableaux résidentiels, les calibres 40 A et 63 A sont les plus courants.
Le choix dépend de la puissance cumulée des circuits raccordés en aval et de l’organisation du tableau. Un calibre trop faible peut entraîner une installation mal dimensionnée ; un calibre plus élevé offre davantage de marge, mais ne remplace pas l’analyse des circuits. En rénovation, il est préférable de vérifier la répartition existante plutôt que de remplacer à l’identique sans contrôle.
Le maximum de 8 circuits par différentiel
Un interrupteur différentiel peut protéger jusqu’à 8 circuits. Cette limite permet d’éviter de concentrer trop d’usages derrière un seul appareil. Elle améliore aussi le confort : si un défaut apparaît, seule une partie de l’installation est coupée, au lieu de plonger tout le logement dans le noir.
La NF C 15-100 prévoit également un nombre minimal d’interrupteurs différentiels selon le logement. On retient notamment au minimum 2 interrupteurs différentiels par logement, y compris pour un logement de moins de 35 m², et au moins 3 différentiels pour un logement de plus de 100 m². Cette répartition participe autant à la sécurité qu’à la continuité d’usage.
Bien organiser le tableau électrique pour éviter les erreurs
L’interrupteur différentiel s’installe dans le tableau électrique, en tête de rangée, généralement sur rail DIN. Les disjoncteurs divisionnaires des circuits qu’il protège sont placés en aval. Le raccordement peut être réalisé à l’aide de peignes adaptés, en respectant les prescriptions du matériel utilisé.
Répartir les usages plutôt que tout regrouper
Un tableau bien conçu ne met pas tous les gros consommateurs derrière le même différentiel. Il répartit les circuits spécialisés, les prises et l’éclairage de façon cohérente. Par exemple, placer tout l’électroménager important sous un seul interrupteur peut rendre le dépannage plus pénible et augmenter l’impact d’un déclenchement.
La bonne méthode consiste à identifier d’abord les circuits qui exigent un type A, puis à compléter avec des circuits compatibles, dans la limite du nombre autorisé et du calibre. Les autres rangées peuvent être organisées avec des différentiels type AC lorsque les usages le permettent.
Peut-on remplacer un type AC par un type A ?
Oui, un type A peut remplacer un type AC dans de nombreux cas, car il couvre les défauts détectés par le type AC et ajoute ceux liés aux courants continus pulsés. C’est souvent une solution retenue lorsqu’on veut sécuriser davantage une rangée ou adapter un tableau à de nouveaux équipements.
En revanche, l’inverse n’est pas vrai : remplacer un type A par un type AC sur un circuit de plaques, de lave-linge ou de borne de recharge peut rendre l’installation non conforme et moins protectrice. En cas de doute sur la répartition, le calibre ou le raccordement, l’intervention d’un électricien reste la solution la plus sûre, notamment avant une mise en service ou lors d’une rénovation complète.
En pratique, retenez une règle simple : le type AC convient aux circuits classiques, le type A s’impose dès que l’appareil peut générer des courants continus pulsés. Le bon choix ne consiste pas à prendre systématiquement le modèle le plus cher, mais à associer chaque circuit à la protection réellement adaptée.
