Le dimensionnement d’un plancher bois est une étape technique qui ne laisse aucune place à l’improvisation. Utiliser un abaque de solivage permet de sécuriser votre structure en déterminant avec précision la section, l’entraxe et la portée idéale de vos solives. Cet outil est un allié précieux pour l’auto-constructeur ou le rénovateur qui souhaite garantir la pérennité et la sécurité de son ouvrage en respectant les règles de l’art.
Qu’est-ce qu’un abaque de solivage et pourquoi l’utiliser ?
Un abaque de solivage est un tableau de correspondance technique permettant de corréler les dimensions des pièces de bois avec les charges qu’elles doivent supporter. Dans la construction bois, cet outil sert de guide pour éviter le sous-dimensionnement, cause majeure de fléchissements prématurés, de vibrations désagréables ou de ruptures structurelles.
Bien qu’il ne remplace pas une note de calcul complète réalisée par un bureau d’études pour des structures complexes, il offre un cadre de référence fiable pour les projets d’habitation courante. En consultant cet outil, vous identifiez rapidement quelle section de bastaing ou de madrier est nécessaire pour franchir une portée donnée, tout en tenant compte de l’espacement entre chaque élément, appelé entraxe.
Les paramètres essentiels pour un calcul fiable
Pour lire un abaque avec précision, vous devez définir les charges qui s’appliqueront sur votre futur plancher. On distingue deux catégories majeures :
Les charges permanentes correspondent au poids propre de la structure (solives, dalles OSB ou contreplaqué, isolation, plafond, revêtement de sol). Les charges temporaires, ou d’exploitation, représentent le poids des occupants, des meubles et des équipements mobiles. Pour une habitation courante, on retient généralement une valeur de 120 kg/m².
Outre les charges, la portée, soit la distance libre entre les appuis, et l’entraxe sont les deux variables d’ajustement principales. Une augmentation de la portée demande mécaniquement une section de bois plus importante ou une réduction de l’entraxe pour maintenir le même niveau de rigidité.
La gestion des charges selon l’usage
Le dimensionnement varie selon la destination de la pièce. Un plancher de grenier sans cloisonnement ne subit pas les mêmes contraintes qu’un plancher de chambre ou de salle de bain. Pour un plancher courant, on cumule souvent 120 kg/m² de charges permanentes et 120 kg/m² de charges temporaires. Pour un plancher léger, comme une simple mezzanine, ces valeurs peuvent être revues à la baisse, à condition de valider cette hypothèse par une lecture rigoureuse de l’abaque.

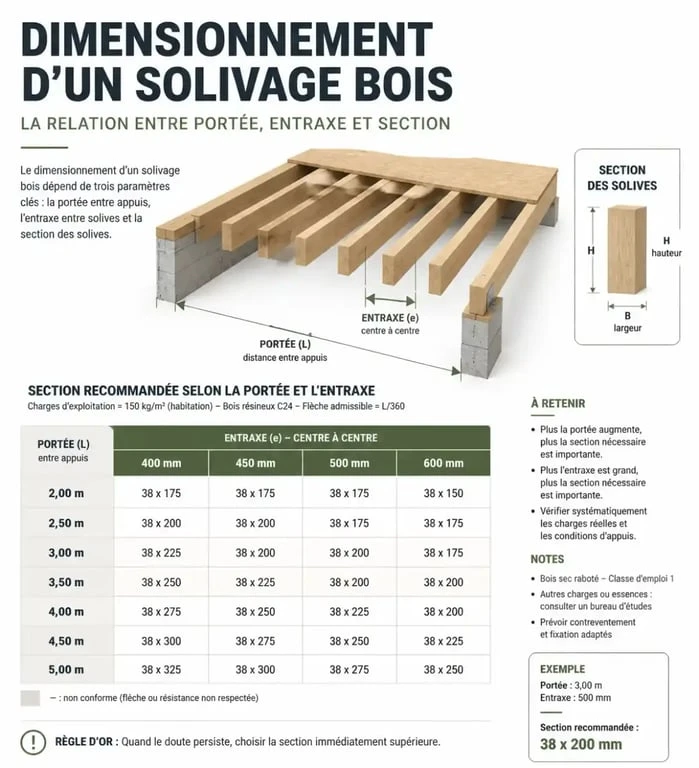

Comment lire et interpréter un abaque de solivage ?
La lecture d’un abaque s’effectue par croisement de données. Vous entrez dans le tableau avec votre portée en abscisse et votre entraxe en ordonnée. À l’intersection, l’abaque indique la section de bois recommandée, par exemple 63×175 mm ou 75×225 mm.
Il est fréquent de croiser la règle simplifiée du 20/8/40, une méthode empirique pour les portées standards : la hauteur de la solive est environ égale à 1/20ème de la portée, tandis que son épaisseur représente environ 1/8ème de la hauteur, avec un entraxe cible autour de 40 cm. Bien que pratique, cette règle ne supplante jamais la précision d’un abaque normé.
L’importance de la structure porteuse
Lorsque vous dimensionnez votre solivage, la chaîne de transmission des efforts est déterminante pour la stabilité globale. Chaque solive agit comme un maillon dans une chaîne structurelle où la charge est redistribuée progressivement vers les appuis principaux, comme les murs porteurs, les poutres maîtresses ou les poteaux. Si l’un de ces maillons est sous-dimensionné, c’est l’ensemble de la résistance du plancher qui est compromise. Envisager cette continuité permet de comprendre pourquoi un simple ajout de lambourdes intermédiaires peut réduire drastiquement la flèche observée au centre d’une pièce, sans avoir à remplacer l’ensemble du solivage existant.
Typologies de planchers bois : quelles précautions ?
Le choix de la structure dépend de l’aspect esthétique et acoustique souhaité. Le solivage apparent, très apprécié dans l’architecture bois, impose une finition soignée des solives puisqu’elles restent visibles en sous-face. Cependant, cette configuration limite l’intégration d’un faux plafond isolant, rendant l’acoustique plus complexe à gérer.
| Type de plancher | Usage courant | Attention particulière |
|---|---|---|
| Plancher courant | Habitation, chambres | Isolation acoustique renforcée |
| Plancher sans cloisonnement | Grenier, stockage | Gestion de la flèche |
| Plancher léger | Mezzanine | Poids propre optimisé |
| Plancher mixte bois-béton | Rénovation, grande portée | Solidarisation des matériaux |
Pour un plancher mixte bois-béton, l’abaque doit être utilisé avec prudence car il intègre la performance mécanique d’une dalle béton coulée sur les solives, ce qui modifie la répartition des charges et augmente la rigidité globale.
Les limites de l’abaque et erreurs de dimensionnement
L’erreur la plus commune consiste à négliger l’impact de l’humidité et de la classe de service du bois. Un bois stocké dans un environnement humide perd de sa rigidité, ce qui rend les recommandations d’un abaque caduques. De même, le respect de la flèche admissible, la déformation maximale tolérée sous charge, est souvent mal compris : elle ne doit généralement pas dépasser 1/300ème ou 1/400ème de la portée pour éviter la sensation de rebond lors de la marche.
Si votre projet sort des sentiers battus, comme une portée supérieure à 5 mètres, une utilisation en zone humide ou une charge lourde ponctuelle telle qu’une baignoire en îlot ou une cheminée, ne vous fiez pas seul à un abaque. Dans ces situations, la consultation d’un professionnel reste la seule garantie pour assurer la pérennité de votre plancher et votre sécurité.
Pour réussir vos travaux, assurez-vous de bien identifier la classe de résistance du bois utilisé, souvent notée C18 ou C24. Cette information est capitale car elle influence directement les capacités de charge indiquées dans les tableaux. Une solive de section identique peut supporter des charges très différentes selon son essence et sa qualité structurelle. Prenez également le temps de vérifier l’état des appuis existants en cas de rénovation, car une solive parfaitement dimensionnée ne pourra jamais compenser une muralière ou un sabot de fixation défaillant. Enfin, n’oubliez pas que la pose de panneaux de plancher, type OSB, contribue aussi à la rigidité de l’ensemble par effet de diaphragme, à condition d’être correctement fixés et joints sur les solives.
En respectant ces principes de base, vous transformez une contrainte technique en une opportunité de construire un plancher durable et confortable. La rigueur apportée au choix des sections et au respect des entraxes est le meilleur investissement pour éviter les désordres structurels à long terme. Si le doute persiste, n’hésitez jamais à faire valider vos calculs par un charpentier ou un bureau d’études spécialisé, surtout pour les planchers destinés à supporter des charges importantes ou des cloisons lourdes.
